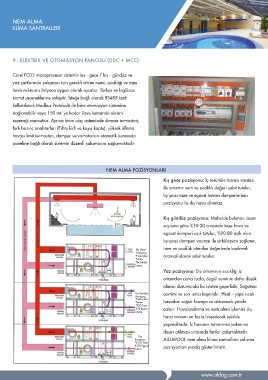

Page 5 - ALDAPOOL

NEM ALMA
KLİMA SANTRALLERİ

9 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC) 09

Carel PC03 microprosesor sistemin kış - gece / kış - gündüz ve
yaz şartlarında çalışması için gerekli ortam nemi, sıcaklığı ve taze
hava miktarını ihtiyaca uygun olarak ayarlar. Türkçe ve İngilizce
komut seçeneklerine sahiptir. İsteğe bağlı olarak RS485 kartı
kullanılarak Modbus Protokolü ile bina otomasyon sistemine
bağlanabilir veya 150 mt.’ye kadar ilave kumanda ekranı
seçeneği mevcuttur. Ayrıca hava akış sisteminde donma termostatı,
fark basınç anahtarları (Filtre kirli ve kayış koptu), yüksek üfleme
havası limit termostatı, damper servomotorları otomatik kumanda
paneline bağlı olarak sistemin düzenli çalışmasını sağlamaktadır.

NEM ALMA POZİSYONLARI

Kış gece pozisyonu: İç resürkile havası vasıtası
ile ortamın nem ve sıcaklık değeri sabit tutulur,
by-pass taze ve egzost havası damperlerinin
pozisyonu ile dış hava alınmaz.

Kış Gece Kış gündüz pozisyonu: Mahalde bulunan insan
Pozisyonu sayısına göre %10-20 arasında taze hava ve
*Nem alma egzost damperi açık tutulur, %90-80 açık olan
*Isıtma by-pass damperi vasıtası ile sirkülasyon sağlanır,
*Re-Sirküle nem ve sıcaklık istenilen değerlerde kademeli
havası oransal olarak sabit tutulur.

Kış Gündüz Yaz pozisyonu: Dış ortamının sıcaklığı iç
Pozisyonu ortamdan daha fazla, özgül neminin daha düşük
*Nem alma olması durumunda bu işletim geçerlidir. Soğutma
*Isıtma çevrimi ve son ısıtıcı kapalıdır. Heat – pipe sıcak
*%25 Taze havadan soğuk havaya ısı aktaracak yönde
%75 Egzost çalışır. Havalandırma ve nem alma işlemini dış
havası hava oranını en fazla hissedecek şekilde
yapmaktadır. İç havanın tamamına yakınının
Yaz dışarı atılması sırasında fanlar çalışmaktadır.
Pozisyonu ALDAPOOL nem alma klima santralinin çalışma
*%100 Taze pozisyonları yanda gösterilmiştir.
%100 Egzost
havası

www.aldag.com.tr
