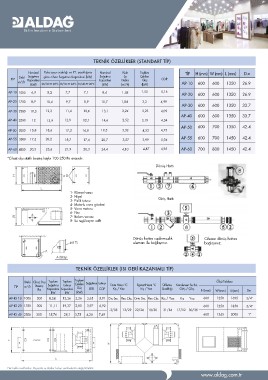

TEKNİK ÖZELLİKLER (STANDART TİP)

           Nominal Kule suyu sıcaklığı ve YT. sıcaklığına                       Nominal         Kule   Toplam                              TİP H (mm) W (mm) L (mm) D ø
                                                                                Soğutma          Su    Çekilen                          AP-10 600 600 1350 26.9
TİP  Debi Soğutma göre cihaz Soğutma Kapasitesi (kW)                            Kapasitesi     Debisi             COP                   AP-20 600 600 1350 26.9
           Kapasitesi                                                                          (m3/h)   Güç                             AP-30 600 600 1350 33.7
     m3/h    (kW)      25/30-YT 20°C 30/35-YT 24°C  35/40-YT 28°C                 (kW)         1,44     (kW)      5,16                  AP-40 600 600 1350 33.7
                                                                                                        1,55      4,99                  AP-50 600 700 1350 42.4
AP-10 1000 6,9         8,2         7,7                7,1                       8,4            1,84               4,09                  AP-55 600 700 1450 42.4
                                                                                                        2,3       4,54                  AP-60 700 800 1450 42.4
AP-20 1750 8,9         10,4        9,7                8,9 10,7                                 2,24               4,73
                                                                                                        3,23      5,04
AP-30 2200 10,5        12,3        11,4             10,6                        13,1            2,52              4,95
AP-40 2500 12           13,9       12,9             12,1                        14,6                    3,19
                                                                                               3,32
AP-50 3000 15,8        18,6        17,3             16,0                        19,3                     4,22
AP-55 3500 17,3        20,2        18,7             17,4                        20,7            3,57
                                                                                                         3,99
AP-60 4500 20,3        23,6        21,9             20,3                        24,4           4,10
                                                                                                         4,87

*Cihaz dışı statik basınç kaybı 100-250 Pa arasıdır.

                                                                                                                  Dönüş Hattı

                                        1- Küresel vana                                                                    Giriş Hattı
                                        2- Nipel
                                        3- Pislik tutucu                                               Dönüş hattını sızdırmazlık
                                        4- Motorlu vana gövdesi                                        elemanı ile bağlayınız.
                                        5- Vana motoru
                                        6- Flex
                                        7- Balans vanası
                                        8- Su regülasyon valfı

                                                                                                                                                Cihazın dönüş hattını
                                                                                                                                                bağlayınız.

                                               TEKNİK ÖZELLİKLER (ISI GERİ KAZANIMLI TİP)

TİP  Debi  Cihaz Dışı   Toplam      Toplam     Toplam   Soğutma                 Isıtma  Taze Hava °C   Egzost Hava °C Üfleme Kondenser Su Sıc.          Ölçü Tablosu
     m3/h    Basınç    Soğutma       Isıtma    Çekilen    EER                   COP       Kış / Yaz                                                     W (mm) L (mm)
               Pa      Kapasitesi  Kapasitesi                                                          Kış / Yaz  Sıcaklığı Giriş / Çıkış                1250 1695
                                                Güç                                                                                             H (mm)                 Dø
                                                                                                                                                 600                   3/4”
                       kW kW (kW)                                                                                                                                      3/4”

AP-IG 10 1000 300 8,24 13,36 2,26 3,65 5,91                                             Dış Sıc. Rec Çkş. Orta Sıc. Rec Çkş. Kış / Yaz Kış Yaz                          1”

AP-IG 20 1750 300      11,11       19,37 2,80 3,97                              6,92    -3/33  12/29 22/26 10/30  31/16 17/12 30/35             600     1250  1850
AP-IG 40 2500 300      15,76        28,1 3,75 4,20                              7,49                                                            600     1345  2000

Her hakkı mahfuzdur. Kapasite ve ölçüler haber verilmeksizin değiştirilebilir.
