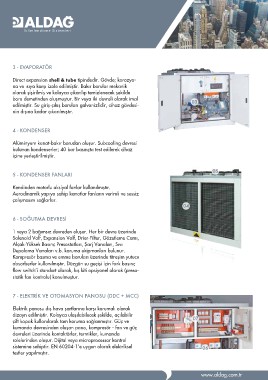

3 - EVAPORATÖR 03

Direct expansion shell & tube tipindedir. Gövde; korozyo- 05
na ve ısıya karşı izole edilmiştir. Bakır borular mekanik 04
olarak şişirilmiş ve kolayca çıkarılıp temizlenecek şekilde
boru demetinden oluşmuştur. Bir veya iki devreli olarak imal 07
edilmiştir. Su giriş-çıkış boruları galvanizlidir, cihaz gövdesi- 06
nin dışına kadar çıkarılmıştır.
www.aldag.com.tr
4 - KONDENSER

Alüminyum kanat-bakır borudan oluşur. Subcooling devresi
bulunan kondenserler; 40 bar basınçta test edilerek cihaz
içine yerleştirilmiştir.

5 - KONDENSER FANLARI

Kendinden motorlu aksiyal fanlar kullanılmıştır.
Aerodinamik yapıya sahip kanatlar fanların verimli ve sessiz
çalışmasını sağlarlar.

6 - SOĞUTMA DEVRESİ

1 veya 2 bağımsız devreden oluşur. Her bir devre üzerinde
Solenoid Valf, Expansion Valf, Drier-Filter, Gözetleme Camı,
Alçak-Yüksek Basınç Presostatları, Şarj Vanaları, Sıvı
Depolama Vanaları v.b. koruma ekipmanları bulunur.
Kompresör basma ve emme boruları üzerinde titreşim yutucu
absorberler kullanılmıştır. Düzgün su geçişi için fark basınç
flow switch’i standart olarak, kış kiti opsiyonel olarak (preso-
statik fan kontrolu) konulmuştur.

7 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)

Elektrik panosu dış hava şartlarına karşı korumalı olarak
dizayn edilmiştir. Kolayca ulaşılabilecek şekilde, açılabilir
çift kapak kullanılarak tam koruma sağlanmıştır. Güç ve
kumanda devresinden oluşan pano, kompresör - fan ve güç
devreleri üzerinde kontaktörler, termikler, kumanda
rolelerinden oluşur. Dijital veya microprocessor kontrol
sistemine sahiptir. EN 60204-1’e uygun olarak elektriksel
testler yapılmıştır.
