MODÜLER
                                                                                                             KLİMA SANTRALLERİ

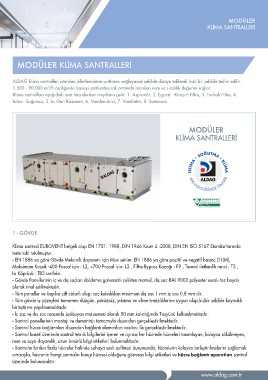

 MODÜLER KLİMA SANTRALLERİ

ALDAĞ klima santralleri istenilen iklimlendirme şartlarını sağlayacak şekilde dizayn edilerek hızlı bir şekilde teslim edilir.
1.500 - 90.000 m3/h aralığında havayı şartlandırarak ortamda istenilen nem ve sıcaklık değerini sağlar.
Klima santralları aşağıdaki ana hücrelerden meydana gelir: 1. Aspiratör, 2. Egzost - Karışım Filtre, 3. Torbalı Filtre, 4.
Isıtıcı - Soğutucu, 5. Isı Geri Kazanım, 6. Nemlendirici, 7. Vantilatör, 8. Susturucu

                                                                          MODÜLER
                                                                    KLİMA SANTRALLERİ

1 - GÖVDE
Klima santrali EUROVENT belgeli olup EN 1751: 1988, DIN 1946 Kısım 4 :2008, DIN EN ISO 5167 Standartlarında
teste tabi tutulmuştur.
• EN 1886 ya göre Gövde Mekanik dayanımı için Max sehim: EN 1886 ya göre pozitif ve negatif basınç D1(M),
Maksimum Kaçak -400 Pascal için : L2, +700 Pascal için: L2 , Filtre Bypass Kaçağı : F9 , Termal iletkenlik renci : T3 ,
Isı Köprüsü : TB3 sınıfıdır.
• Gövde Panellerinin iç ve dış saçları daldırma galvanizli çelikten mamul, dış sac RAL 9002 polyester esaslı toz boyalı
olarak imal edilmektedir.
• Tüm paneller ve kapılar çift cidarlı olup; saç kalınlıkları minimum dış sac 1 mm.iç sac 0,8 mm dir.
• Tüm gövde iç yüzeyleri tamamen düzgün, pürüzsüz, yıkama ve silme temizliklerine uygun olup,hiçbir şekilde kaynaklı
birleştirme yapılmamaktadır.
• İç sac ve dış sac arasında izolasyon malzemesi olarak 50 mm.kalınlığında Taşyünü kullanılmaktadır.
• Santral panellerinin montajı ve demontajı tamamıyla dışarıdan gerçekleştirilmektedir.
• Santral hücre bağlantıları dışarıdan bağlantı elemanları vasıtası ile gerçekleştirilmektedir.
• Santral kaseti üzerinde santral teknik bilgilerini içeren ve ayrıca her hücrede hücreleri tanımlayan, kolayca sökülmeyen,
nem ve suya dayanıklı, uzun ömürlü bilgi etiketleri bulunmaktadır.
• Santralın birden fazla hücreler halinde sahaya sevk edilmesi durumunda, hücrelerin kolayca birleştirilmelerini sağlamak
amacıyla, hücrenin hangi santralin hangi hücresi olduğunu gösteren bilgi etiketleri ve hücre bağlantı aparatları santral
üzerinde bulunacaktır.
