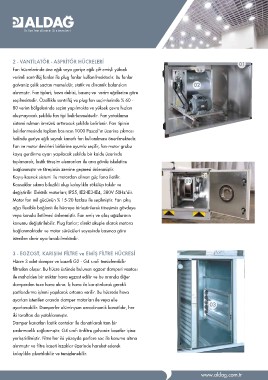

2 - VANTİLATÖR - ASPRİTÖR HÜCRELERİ                                                                     01
Fan hücrelerinde öne eğik veya geriye eğik çift emişli yüksek                02
verimli santrifüj fanlar ile plug fanlar kullanılmaktadır. Bu fanlar
galvaniz çelik sactan mamuldür, statik ve dinamik balansları             02
alınmıştır. Fan tipleri; hava debisi, basınç ve verim eğrilerine göre
seçilmektedir. Özellikle santrifüj ve plug fan seçimlerinde % 60 -                    03
80 verim bölgelerinde seçim yapılmakta ve yüksek çevre hızları                   www.aldag.com.tr
oluşmayacak şekilde fan tipi belirlenmektedir. Fan yataklama
sistemi rulman ömrünü arttıracak şekilde belirlenir. Fan tipinin
belirlenmesinde toplam basıncın 1000 Pascal'ın üzerine çıkması
halinde geriye eğik seyrek kanatlı fan kullanılması önerilmektedir.
Fan ve motor devirleri birbirine uyumlu seçilir, fan-motor grubu
kayış gerdirme ayarı yapılacak şekilde bir kaide üzerinde
toplanarak, lastik titreşim elemanları ile ana gövde iskeletine
bağlanmıştır ve titreşimin zemine geçmesi önlenmiştir.
Kayış-kasnak sistemi ile motordan alınan güç fana iletilir.
Kasnaklar sıkma bilezikli olup kolaylıkla sökülüp takılır ve
değiştirilir. Elektrik motorları; IP55, IE2-IE3-IE4, 380V 50Hz'dir.
Motor fan mil gücünün % 15-20 fazlası ile seçilmiştir. Fan çıkış
ağzı flexible bağlantı ile hücreye birleştirilerek titreşimin gövdeye
veya kanala iletilmesi önlenmiştir. Fan emiş ve çıkış ağızlarının
konumu değiştirilebilir. Plug fanlar; direkt akuple olarak motora
bağlanmaktadır ve motor sürücüleri sayesinde basınca göre
istenilen devir ayarlanabilmektedir.

3 - EGZOST, KARIŞIM FİLTRE ve EMİŞ FİLTRE HÜCRESİ
Hücre 3 adet damper ve kasetli G2 - G4 sınıfı temizlenebilir
filtreden oluşur. Bu hücre üstünde bulunan egzost damperi vasıtası
ile mahalden bir miktar hava egzost edilir ve bu oranda diğer
damperden taze hava alınır. İç hava ile karıştırılarak gerekli
şartlandırma işlemi yapılarak ortama verilir. Bu hücrede hava
ayarları istenilen oranda damper motorları ile veya elle
ayarlanabilir. Damperler alüminyum aerodinamik kanatlıdır, her
iki taraftan da yataklanmıştır.
Damper kanatları lastik contalar ile donatılarak tam bir
sızdırmazlık sağlanmıştır. G4 sınıfı önfiltre galvaniz kasetler içine
yerleştirilmiştir. Filtre her iki yüzeyde perfore sac ile koruma altına
alınmıştır ve filtre kaseti kızaklar üzerinde hareket ederek
kolaylıkla çıkartılabilir ve temizlenebilir.
