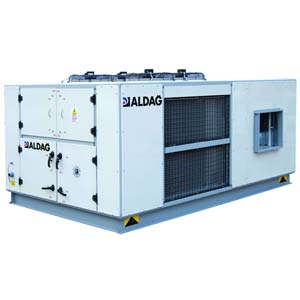

ART (ROOFTOP) Ürün Kataloğu
Çatı (Roof - top) tipi klima cihazları hipermarketler, is ve alısveris merkezleri, sinema, tiyatro, gösteri merkezleri, sosyal tesisler,eğitim kurumları v.b yerler ile endüstriyel amaçlı olarak fabrikalarda kullanılırlar.

Sogutma kapasite aralıgı 10 - 130 Kw'dir.

ALDAG Roof - top klima cihazları hava soğutmalı olup sadece soğutma veya istege bağlı olarak heat pump (ısı pompalı) olarak üretilirler.

Bunun dışında ısıtma için sıcak su bataryası veya elektrikli ısıtıcı rezistans seçimi yapılarak cihaz içine konulabilir.
1 - GÖVDE
  Özel olarak sekillendirilmis galvaniz üzeri elektrostatik toz boyalı profillerden olusur. 50 mm tas yünü izolasyonlu kapaklar ile cihaz ısı ve sese karsı izole edilmistir. Servis ve bakım kolaylıgı saglamak amacı ile özel açılabilir kapaklar ile cihazın her noktasına ulasılabilmektedir.

2 - KOMPRESÖR
  R407 gazı ile çalısan hermetik scrol kormpresörler kapasite degerine göre 1 ve 2 adet olarak kullanılmıstır. Yag gözetleme camı, emme - basma vanaları ve karter ısıtıcıları standart olarak bulunmaktadır.

3 - EVAPORATÖR BATARYASI
  Bakır boru alüminyum kanatlı ısıl verimi yüksek bataryalar kullanılmıstır. Üzerinden geçen hava hızı 2.5 m/sn’nin altındadır ve özel yogusma tavası ile su damlacıkları drenaj borusu ile dısarı atılır. 2 kompresörlü cihazlarda özel devre ayarlaması ile her kompresör bagımsız devre olarak çalısır. Batarya yüzeyi tam olarak kullanılır.

4 - EVAPORATÖR FANI
  Çift emisli santrifüj, tek veya çift fan kullanılmıstır. Fanların statik ve dinamik balansları kontrol edilmistir. Sessiz verimli ve güvenli olarak çalısırlar. Kayıs - kasnak sistemlidir.

5 - HAVA FİLTRESİ
  G4 kaset filtreler kullanılmıstır. Kolaylıkla degistirilebilinir ve temizlenebilir.

6 - KONDENSER BATARYASI
  Bakır borulu ve alüminyum kanatlıdır. Bakır borular mekanik olarak sıkıstırılarak kanatlar ile tam temas saglanmıstır. Isıl verimleri yüksektir. 1 veya 2 bagımsız batarya bulunmaktadır.

7 - KONDENSER FANI
  Aerodinamik yapıya sahip direkt akuple aksiyel fanlar, sessiz ve dıs ortam sartlarına uygun güvenli verimi yüksek fanlardır. Presostatik kontrol ile ihtiyaca göre çalısan fan sayısı otomatik olarak ayarlanabilmektedir.

8 - SOĞUTMA DEVRESİ ELEMANLARI
  Expansion valf, solenoid valf, gözetleme camı, açma - kapama ve sarj vanaları, alçak - yüksek basınç presostadı, donma termostadı, resiver, yüksek basınç presostadı ve heat pump cihaz olması durumunda 4 yollu heat pump vanası ve check valf ile standart olarak donatılmıstır.
Bütün bu elemanlar ile sorunsuz ve güvenli çalısma saglanmıstır. Üretim sonrası test edilerek çalıstırılan cihazlar bu islemlerden sonra sevk edilmektedir.

9 - DAMPERLER
  Taze hava, karısım ve egzost damperleri istege baglı olarak konulmaktadır. Standart cihaz yanlardan emme ve basma yapmaktadır. İstenildigi takdirde alttan basma yapılabilir.

10 - ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)
  Elektrik panosu dıs hava sartlarına karsı korumalı olarak dizayn edilmistir. Güç ve kumanda devresi için gerekli kontaktörler, termikler, otomatik salterler ve programlanabilir mikroprosessör kontrol ünitesi bulunmaktadır. Kumanda islemi bina içinden de yapılabilmektedir. Ayrıca bina otomasyon sistemi (RS 485)’de kullanılabilmektedir. Bina içinden kumanda istendigi taktirde
opsiyonel olarak uzaktan kumanda LCD ekran ve kablolama sistemi verilmektedir. Standart olarak filtre kirlilik ikazı bulunmaktadır.

İSTEĞE BAĞLI AKSESUARLAR
Entalpi kontrollu ekonomizer
Egzost fanları ve adaptörleri
Sıcak sulu batarya - 3 yollu motorlu vana
Elektrikli ısıtıcı
İlave alt kaide
Taze hava ve egzost damperleri
İç hava kalite sensorü
Devamını Oku

Tip ART-3 ART-5 ART-7,5 ART-10 ART-12 ART-15 ART-20 ART-30 ART-35 ART-40
Tg°C-Rh Sogutma Kapasitesi (kW)
22-%50 30
35
40
11.0
10.0
9.3
15.7
14.6
13.6
124.1
22.7
21.0
28.0
26.2
23.9
33.8
31.5
29.1
48.3
45.4
41.9
55.9
52.4
47.7
67.5
63.0
58.5
83.8
78.0
71.6
109.5
102.5
94.2
24-%50 30
35
40
11.7
11.0
9.9
16.9
15.7
14.6
25.6
24.1
22.7
30.0
28.0
25.6
36.7
34.5
31.5
51.2
48.3
45.4
60.0
55.9
51.2
73.5
68.7
63.0
89.0
83.2
77.5
118.7
110.5
102.5
26-%50 30
35
40
12.8
11.7
11.0
18.1
16.9
15.7
28.0
26.2
24.5
32.4
30.3
28.0
39.5
36.7
34.4
55.9
52.4
48.9
64.7
60.5
55.9
78.7
73.5
68.7
95.8
89.6
83.2
128.0
118.7
110.5
KOMPRESÖR 400V-50Hz R407C Adet 1 1 1 1 1 2 2 2 2 2
Güç (kW) 2.7-3.8 3.9-5.5 6.0-8.4 6.9-9.6 8.6-12.2 12.0-16.8 13.8-19.2 17.2-24.4 20.6-29.2 27.2-38.6
Akım (Amp.) 5.6-6.9 7.2-9.6 13.5-15.9 13.7-17.1 15.7-20.2 27.0-31.8 27.4-34.2 31.4-40.4 38.6-49.2 48.6-63.6
EVAPORATÖR FANI 400V - 50 Hz Debi (m3/h) 2500 3750 5500 6750 7500 10000 12500 15500 18500 21000
Toplam / Cihaz Dısı Statik Basınç 650/450 650/400 650/520 650/450 700/450 650/450 650/450 650/400 650/400 600/425
Güç/Akım(kW/Amp.) 1.1/2.0 1.5/2.7 2.2/4.0 3.0/5.4 3.0/5.4 4.0/7.2 5.5/10.0 5.5/10.0 7.5/13.5 7.5/13.5
ISITMA KAPASiTESİ TG = 20°C Sıcak Su kW 90/70°C 34.0 43.0 62.6 73.0 77.9 115.0 137.2 151.2 215.1 232.6
80/60°C 29.7 37.6 54.0 63.3 67.4 100.2 119.8 131.4 188.4 203.5
Elektrikli Isıtıcı Kapasitesi (kW) 12 12 24 35 35 45 45 45 60 60
Kondenser Fanı Adet 1 1 2 2 2 4 4 4 6 6
Fan çapı (mm) 500 500 500 500 500 500 500 500 500 500
Güç (kW) 0.77 0.77 2x0.77 2x0.77 2x0.77 4x0.77 4x0.77 4x0.77 6x0.77 6x0.77
Ses Seviyesi (1m) dBA 63 65 68 70 70 70 75 74 76 75
Boyutlar (mm) L 1935 1935 2240 2240 2240 3525 3525 3525 4440 4440
W 1325 1325 1630 1630 1630 1935 1935 1935 1935 1935
H 1170 1170 1475 1475 1475 1475 1475 1475 1780 1780
Agırlık (Kg) 390 450 760 800 860 1260 1350 1450 1935 1985
Devamını Oku Devamını Oku
